Simulateur de schémas pneumatiques et électropneumatiques
Albert Schema Studio permet de dessiner un circuit pneumatique, de le câbler avec sa commande électrique et de le voir fonctionner : l’air sous pression en rouge, l’échappement en bleu, les tiroirs des distributeurs qui glissent, les chambres des vérins qui se remplissent.
Fonctions de simulation
- Vérins simple et double effet, distributeurs 3/2 et 5/2, monostables et bistables, commande manuelle, électrique ou pneumatique.
- Électrodistributeurs : l’électrovanne suit la bobine du même repère (YV1, YV1/YV2). Un clic en simulation actionne la commande manuelle de secours ; Ctrl + clic verrouille une électrovanne pour en actionner une autre en même temps.
- Fins de course et détecteurs de position posés sur le vérin : capteurs à lame souple (ILS) et capteurs magnétiques 3 fils PNP ou NPN, avec leur position réglable le long de la course.
- Cycles automatiques A+ A- et A+ B+ A- B- avec fins de course, ou pilotés par un automate programmable (Grafcet).
- Repères normalisés : 1A, 1V1, 1S1, 1Y1 ; numéros d’orifices.
Exemples à ouvrir directement
- Vérin double effet, distributeur manuel (pneumatique) ★☆☆
Vérin double effet et distributeur 5/2 manuel : maintenez le distributeur appuyé en simulation. - Vérin et électrodistributeur (électro-pneumatique) ★★☆
Électrodistributeur 5/2 commandé par un bouton ; le fin de course A1+ allume un voyant. - Va-et-vient automatique A+ A- (électro-pneumatique) ★★★

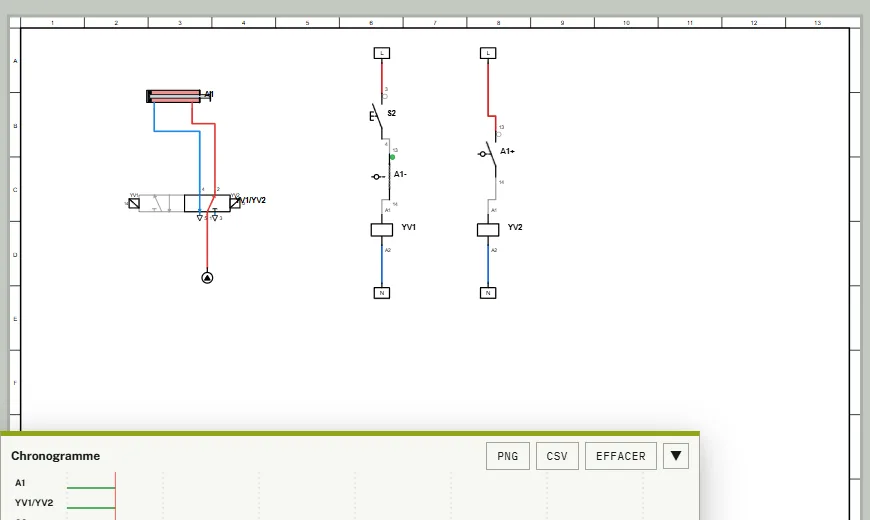

Va-et-vient automatique A+ A- : distributeur bistable et deux fins de course. - Cycle A+ B+ A- B- avec automate programmable (Grafcet) ★★★
Cycle A+ B+ A- B- : deux vérins 1A et 2A, distributeurs bistables 1V1 / 2V1 (bobines 1YV14, 1YV12, 2YV14, 2YV12), détecteurs a0 a1 b0 b1 et automate programmé en Grafcet.
