Cycle A+ B+ A- B- avec automate programmable (Grafcet)

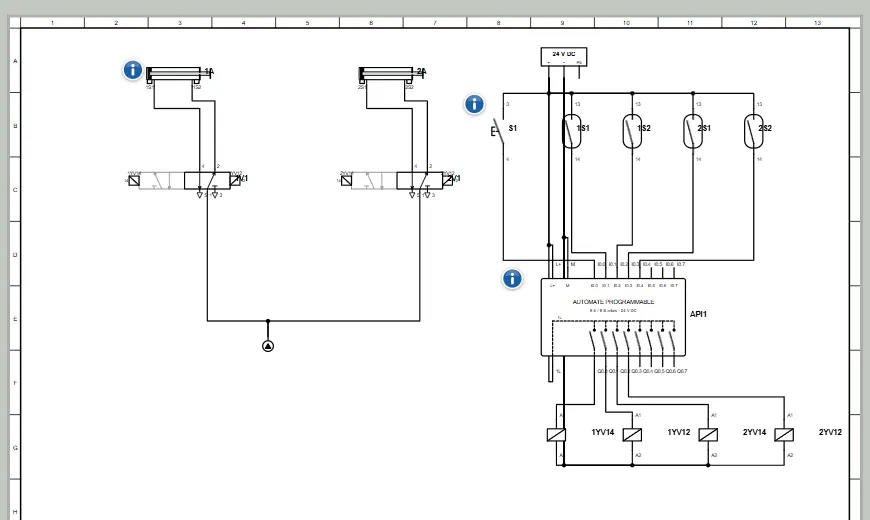

Cycle A+ B+ A- B- : deux vérins 1A et 2A, distributeurs bistables 1V1 / 2V1 (bobines 1YV14, 1YV12, 2YV14, 2YV12), détecteurs a0 a1 b0 b1 et automate programmé en Grafcet. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Le cycle classique A+ B+ A− B− de deux vérins, piloté par un automate programmé en Grafcet : la base de l’automatisation séquentielle.
Ce que vous apprenez
- Décrire un cycle en Grafcet : étapes, transitions (les détecteurs a0 a1 b0 b1) et actions (les bobines).
- Relier un automate à des électrodistributeurs bistables et à des capteurs de position.
- Lire un chronogramme pour vérifier l’ordre des mouvements.
À simuler
- Appuyez sur S1 (départ de cycle) : A+ B+ A− B− s’enchaîne ; l’étape active du Grafcet est mise en évidence.
- Ouvrez le programme de l’automate (double-clic) et modifiez une transition pour voir le cycle changer.
