Vérin double effet, distributeur manuel (pneumatique)
Vérin double effet et distributeur 5/2 manuel : maintenez le distributeur appuyé en simulation. Niveau ★☆☆.

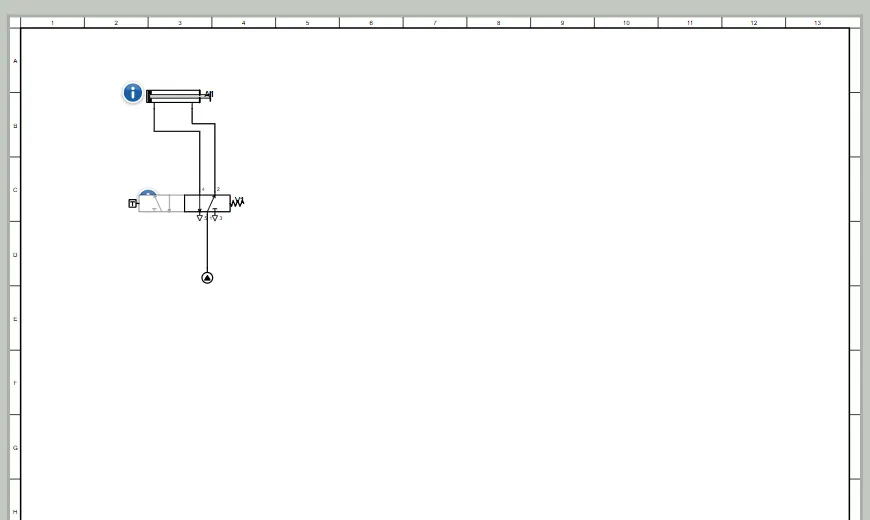

Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Le circuit pneumatique le plus simple : un vérin double effet commandé à la main par un distributeur 5/2.
Ce que vous apprenez
- Lire un schéma pneumatique : alimentation, distributeur, vérin, échappements.
- Un 5/2 alimente tour à tour les deux chambres du vérin : sortie, puis rentrée.
- Les numéros normalisés des orifices : 1 alimentation, 2 et 4 utilisations, 3 et 5 échappements.
À simuler
- Maintenez le clic sur le distributeur : le vérin sort ; relâchez : le ressort le ramène et le vérin rentre.
- Rouge = air sous pression, bleu = échappement : suivez le fluide dans les conduits.
