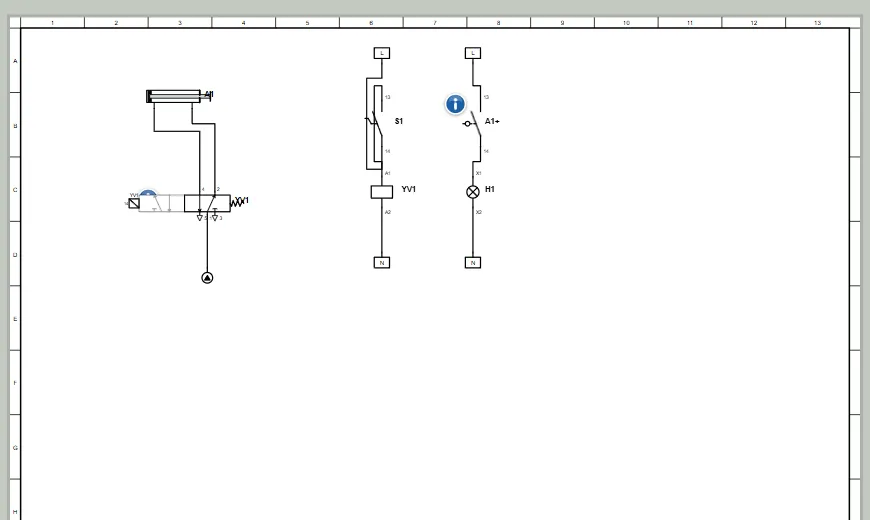

Vérin et électrodistributeur (électro-pneumatique)
Électrodistributeur 5/2 commandé par un bouton ; le fin de course A1+ allume un voyant. Niveau ★★☆.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Une électrovanne 5/2 commandée par un interrupteur : le lien entre la commande électrique et la puissance pneumatique.
Ce que vous apprenez
- Une bobine (YV1) actionne le distributeur du même repère : la commande est électrique, la puissance est pneumatique.
- Un fin de course (A1+) renvoie l’information « vérin sorti » vers l’électrique : il allume un voyant.
À simuler
- Fermez S1 : la bobine est alimentée, le vérin sort, et en bout de course le voyant H1 s’allume.
- Ouvrez S1 : le ressort ramène le distributeur et le vérin rentre.
