Va-et-vient automatique A+ A- (électro-pneumatique)

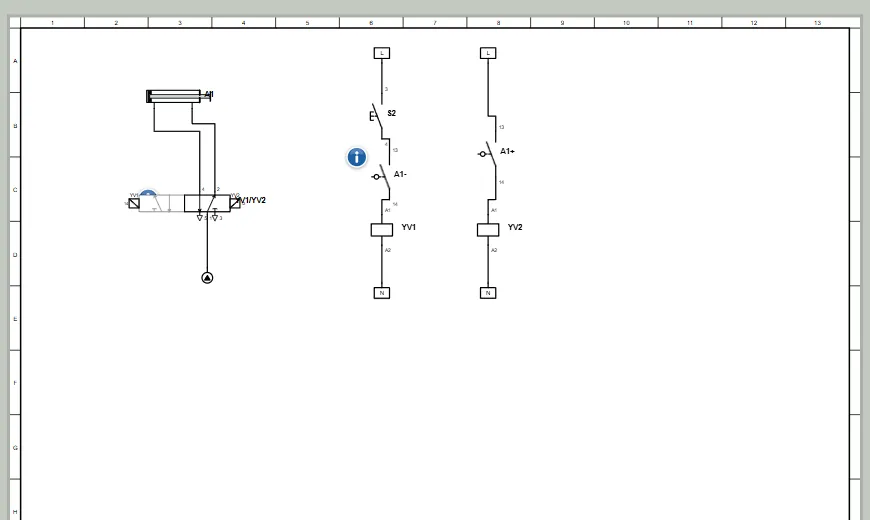

Va-et-vient automatique A+ A- : distributeur bistable et deux fins de course. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Un va-et-vient automatique A+ A− : le vérin sort puis rentre tout seul, tant qu’on maintient le départ de cycle.
Ce que vous apprenez
- Un distributeur bistable garde sa position : il a besoin d’une impulsion par côté.
- Les fins de course A1− et A1+ enchaînent les mouvements : c’est la logique d’un cycle automatique.
À simuler
- Maintenez le bouton S2 : le vérin sort, atteint A1+, ce qui commande le retour (YV2), puis A1− relance la sortie (YV1).
- Relâchez S2 : le cycle s’arrête en fin de course.
