Démarrage en cascade temporisé
KM2 démarre 5 s après KM1 grâce à une temporisation à la montée. Niveau ★★☆.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage

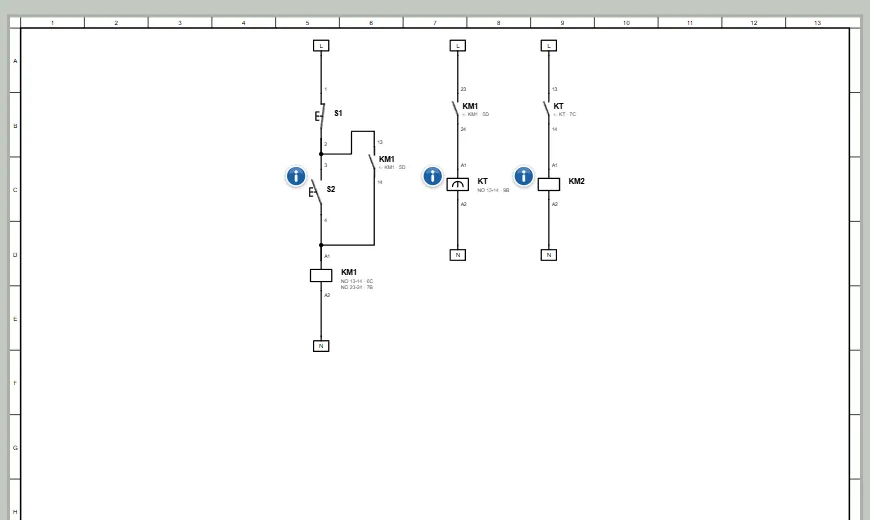

Un démarrage en cascade : le second contacteur KM2 ne colle que 5 secondes après KM1, grâce à une temporisation à la montée.
Ce que vous apprenez
- Enchaîner deux automatismes avec un relais temporisé.
- Pourquoi échelonner les démarrages : limiter l’appel de courant et respecter un ordre de mise en route.
À simuler
- Appuyez sur marche : KM1 colle tout de suite, KM2 attend 5 s (voyez le chronogramme).
- Arrêtez, changez le délai du relais KT dans ses propriétés, puis recommencez.
