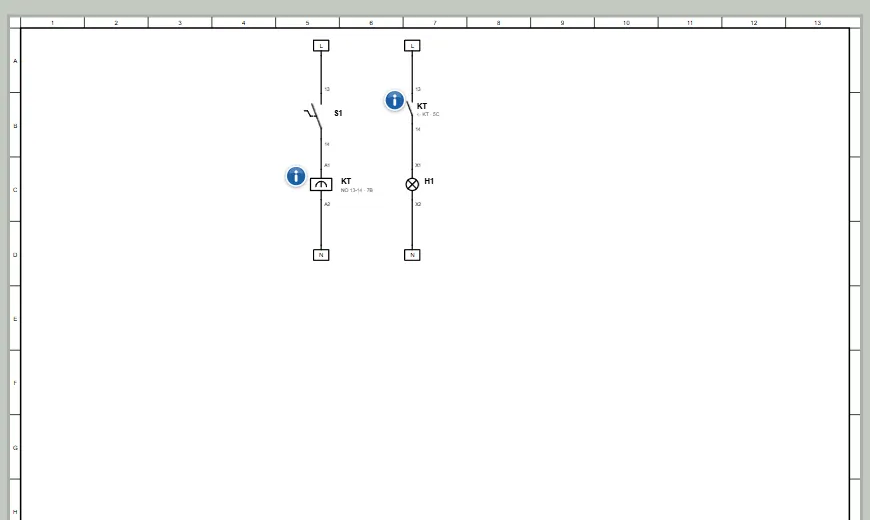

Temporisation à la montée (électrique)
Une lampe s’allume 5 s après la mise sous tension de la bobine temporisée. Niveau ★☆☆.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Une temporisation à la montée : la lampe ne s’allume que 5 secondes après la mise sous tension de la bobine temporisée.
Ce que vous apprenez
- Le principe d’un relais temporisé : le contact change d’état après un délai réglable.
- Utilisations : démarrage échelonné, éclairage d’escalier, sécurité de mise en route.
À simuler
- Fermez l’interrupteur : rien pendant 5 s, puis la lampe s’allume (le chronogramme montre le délai).
- Réglez le délai dans les propriétés de la bobine et utilisez la vitesse × 5 ou × 10 pour attendre moins.
