Signalisation marche / arrêt (voyants)

Voyants de marche (contact NO) et d’arrêt (contact NF) d’un même contacteur. Niveau ★☆☆.

Ouvrir ce schéma dans l’éditeur et le simuler

À quoi sert ce montage

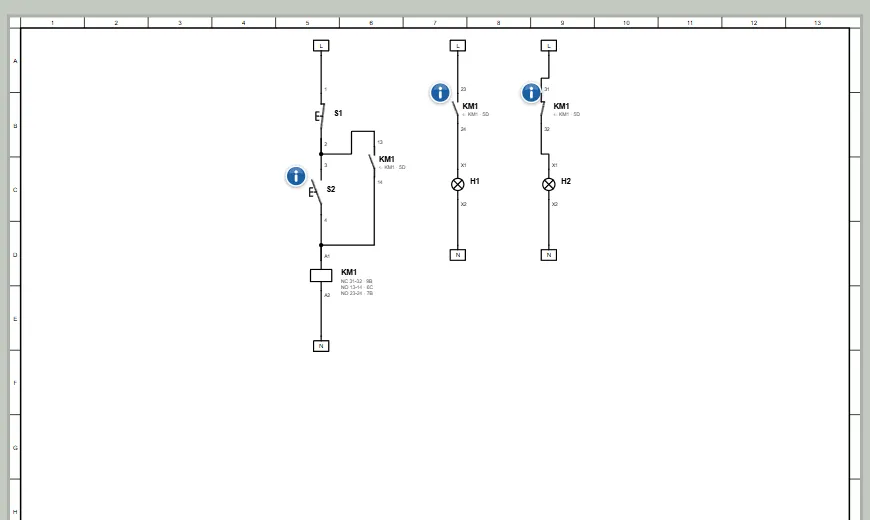

Un contacteur et ses deux voyants : un voyant de marche et un voyant d’arrêt commandés par les contacts auxiliaires du contacteur.

Ce que vous apprenez

• Un contact normalement ouvert (NO) se ferme quand la bobine est alimentée, un contact normalement fermé (NF) s’ouvre.
• Un contacteur peut renseigner l’opérateur grâce à ses contacts auxiliaires, sans toucher au circuit de puissance.

À simuler

1. Appuyez sur S2 (marche) : KM1 colle, H1 (marche, contact NO) s’allume et H2 (arrêt, contact NF) s’éteint.
2. Appuyez sur S1 : c’est l’inverse. Observez les pastilles vertes et les tirets blancs qui montrent le courant.
