Relais en 24 V alternatif avec bornier

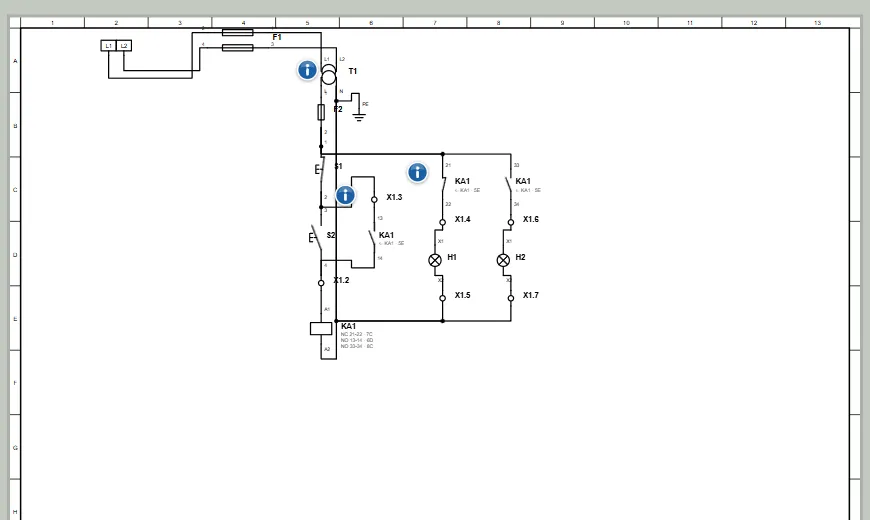

Relais auxiliaire KA1 en 24 V alternatif avec bornier X1 : marche/arrêt, voyants par contacts NO et NF. Niveau ★★☆.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Un relais auxiliaire en 24 V alternatif câblé sur un bornier : le montage type d’un coffret d’automatisme.
Ce que vous apprenez
- Le relais comme interface : une petite commande pilote plusieurs contacts NO et NF.
- Le bornier X1 : repérage des bornes et raccordement vers l’extérieur du coffret.
À simuler
- Appuyez sur S2 (marche) : KA1 colle, H2 s’allume par un contact NO et H1 s’éteint par un contact NF.
- Appuyez sur S1 (arrêt) pour tout relâcher.
