Départ moteur avec transformateur de commande (électrique)
Commande en 24 V alternatif par un transformateur monophasé. Niveau ★★☆.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage

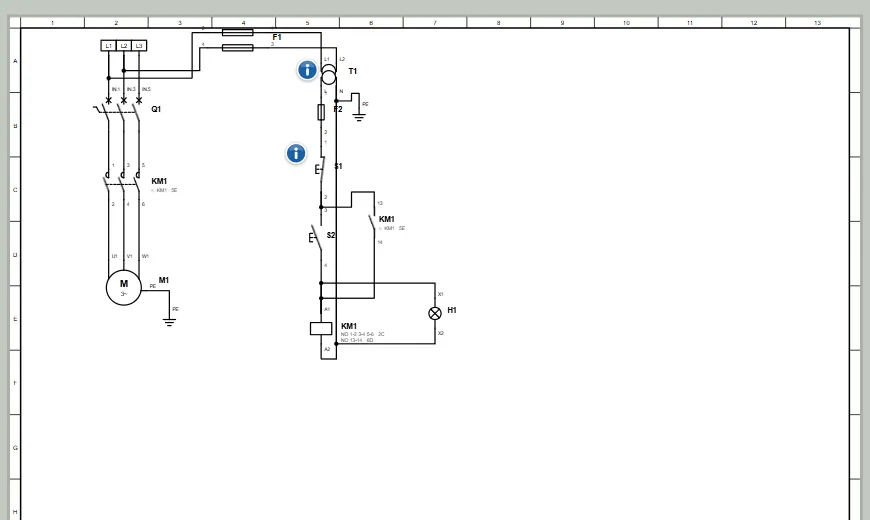

Un départ moteur dont la commande (bobine KM1 et voyant H1) est alimentée en 24 V par un transformateur de commande T1, à partir de 230 V.
Ce que vous apprenez
- Pourquoi on commande en basse tension : sécurité des personnes sur les boutons et les câbles de commande.
- Rapport de transformation, puissance du transformateur et protection du primaire et du secondaire.
À simuler
- Appuyez sur S2 : la bobine KM1 (24 V) colle et le moteur tourne ; S1 l’arrête.
- Mesurez la tension au primaire (230 V) et au secondaire (24 V) avec le voltmètre du menu Mesures.
