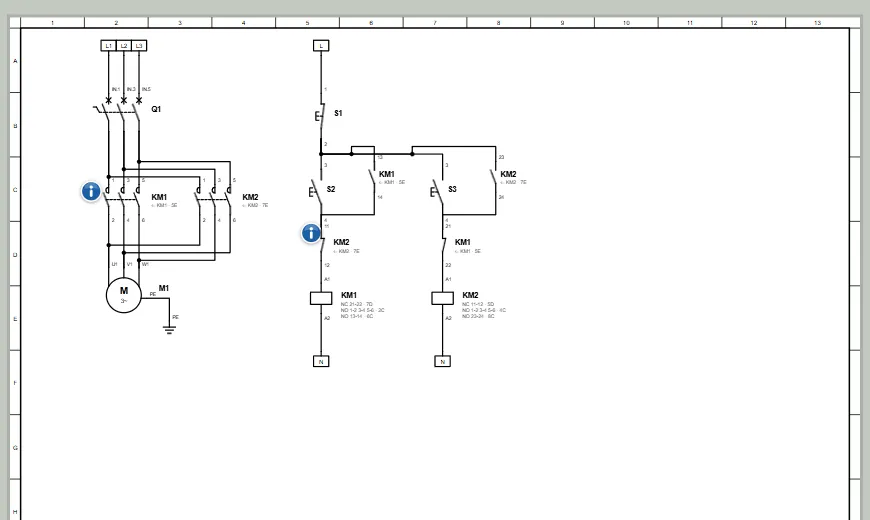

Inverseur de sens de marche (électrique)

Deux sens de marche, deux phases permutées, verrouillage électrique KM1/KM2. Niveau ★★★.

Ouvrir ce schéma dans l’éditeur et le simuler

À quoi sert ce montage

L’inversion du sens de rotation d’un moteur triphasé avec deux contacteurs : en permutant deux phases, le moteur tourne dans l’autre sens.

Ce que vous apprenez

• Pourquoi il suffit d’inverser deux phases.
• Le verrouillage électrique KM1/KM2 : un contact NF de chaque contacteur empêche l’autre de coller et évite le court-circuit entre phases.

À simuler

1. Appuyez sur « avant » : KM1 colle, le moteur tourne dans un sens (indiqué sur le schéma).
2. Sans arrêter, appuyez sur « arrière » : rien ne se passe, c’est le verrouillage ; arrêtez, puis essayez.
