TP7 hydraulique : clapets anti-retour pilotés

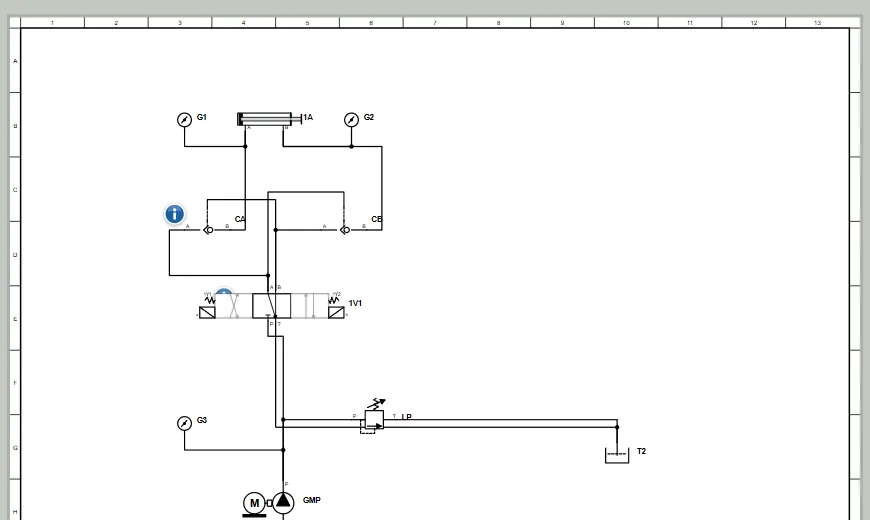

TP7 du banc : deux clapets anti-retour pilotés croisés (le pilotage de chacun vient de l’autre ligne) immobilisent le vérin au centre du distributeur ; un distributeur centre A et B vers le réservoir les débloque seulement quand l’autre ligne est sous pression. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Immobiliser un vérin chargé avec deux clapets anti-retour pilotés croisés : chacun est débloqué par la pression de l’autre ligne.
Ce que vous apprenez
- Un clapet piloté laisse passer l’huile dans un sens, bloque l’autre, sauf si une pression de pilotage le débloque.
- Au centre du distributeur (A et B vers la bâche), le vérin reste bloqué.
- Sécurité : de la pression peut rester piégée même à l’arrêt ; il faut purger avant de démonter.
À simuler
- Distributeur au centre : le vérin ne bouge pas, les manomètres sont à 0.
- Maintenez un électroaimant : l’huile arrive d’un côté et débloque le clapet de l’autre côté, le vérin se déplace.
- En butée, la pression monte au tarage du limiteur principal.
