Banc hydraulique : moteur et limiteurs de débit à l’admission

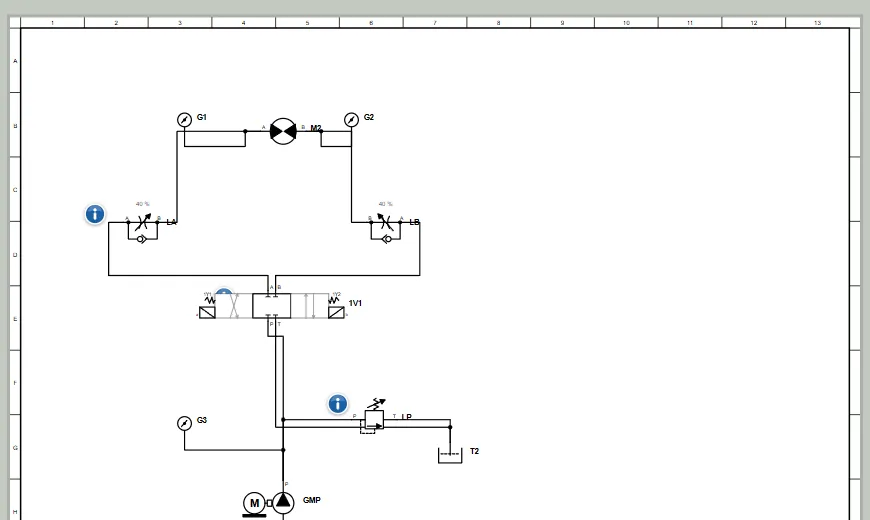

Banc hydraulique : groupe motopompe 18 cm³ à 1500 tr/min, limiteur de pression à 100 bar, distributeur 4/3 centre fermé, limiteurs de débit unidirectionnels et moteur hydraulique 100 cm³. Maintenez le clic sur une électrovanne du distributeur, réglez l’ouverture des limiteurs et la charge du moteur, lisez pressions et vitesse. Niveau ★★☆.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Régler la vitesse d’un moteur hydraulique avec des limiteurs de débit placés à l’admission : c’est le TP de base du banc hydraulique.
Ce que vous apprenez
- Le chemin de l’huile : pompe, limiteur de pression, distributeur 4/3, limiteurs de débit, moteur, retour à la bâche.
- Un limiteur de débit règle la vitesse ; l’excédent du débit de la pompe s’échappe par le limiteur de pression.
- Le sens de rotation dépend du côté du distributeur alimenté.
À simuler
- Maintenez le clic sur l’un des deux électroaimants du distributeur : le moteur tourne dans un sens, puis dans l’autre.
- Réglez l’ouverture des limiteurs avec − et + : la vitesse (tr/min) change.
- Faites varier la charge du moteur (− et + sous le moteur) et lisez les pressions ; posez un tachymètre ou un manomètre depuis le menu Mesures.
