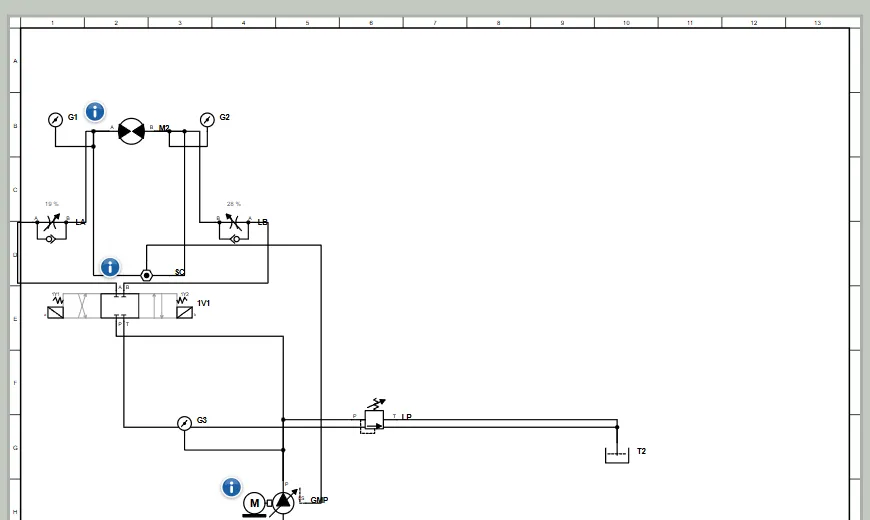

TP9 hydraulique : Load Sensing
TP9 du banc : pompe Load Sensing. Un sélecteur de circuit relève la plus forte pression des deux lignes du moteur et la pompe garde 15 bar de plus. Faites varier la charge du moteur : la pression de pompe suit, la vitesse reste constante. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Adapter à la fois le débit et la pression de la pompe au récepteur grâce au Load Sensing : la pompe garde 15 bar de plus que la plus forte pression des deux lignes du moteur.
Ce que vous apprenez
- Un sélecteur de circuit relève la plus haute des deux pressions et la renvoie à la pompe (signal LS).
- Avec un seul récepteur la vitesse reste constante même si la charge varie, car la chute de pression des limiteurs reste de 15 bar.
- C’est le meilleur bilan de puissance : on ne fournit que le débit consommé, à la pression de charge + 15 bar.
À simuler
- Maintenez un électroaimant et faites varier la charge du moteur : la pression de pompe suit (charge + 15 bar), la vitesse ne bouge presque pas.
- Comparez avec le TP8 (pression constante) : lisez G3 dans les deux exemples.
- Ouvrez le menu Mesures et posez un manomètre sur le signal LS.
