Banc hydraulique : vérin et limiteurs de débit à l’échappement

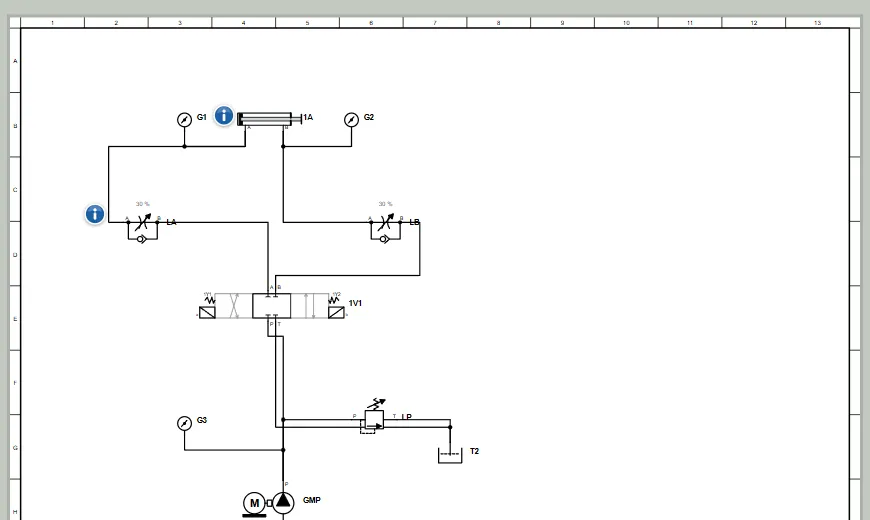

Banc hydraulique : vérin 50/30 course 350 avec limiteurs de débit à l’échappement. Observez l’effet multiplicateur de pression côté tige à la sortie et la vitesse du vérin selon l’ouverture des limiteurs. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Régler la vitesse d’un vérin hydraulique avec des limiteurs de débit placés à l’échappement (sur le retour de chaque chambre).
Ce que vous apprenez
- Pourquoi l’étranglement à l’échappement retient la charge et stabilise le mouvement.
- L’effet multiplicateur de pression : côté tige, la pression est plus élevée que celle du limiteur de pression à la sortie du vérin.
- Surface du piston et de la tige : le même débit donne deux vitesses différentes.
À simuler
- Maintenez un électroaimant : le vérin sort ou rentre ; comparez les deux vitesses.
- Réglez les limiteurs et observez les manomètres G1 et G2 : le côté étranglé monte en pression.
- Augmentez la charge (daN) du vérin jusqu’à ce que le limiteur de pression s’ouvre et que la tige cale.
