TP6 hydraulique : réducteur de pression

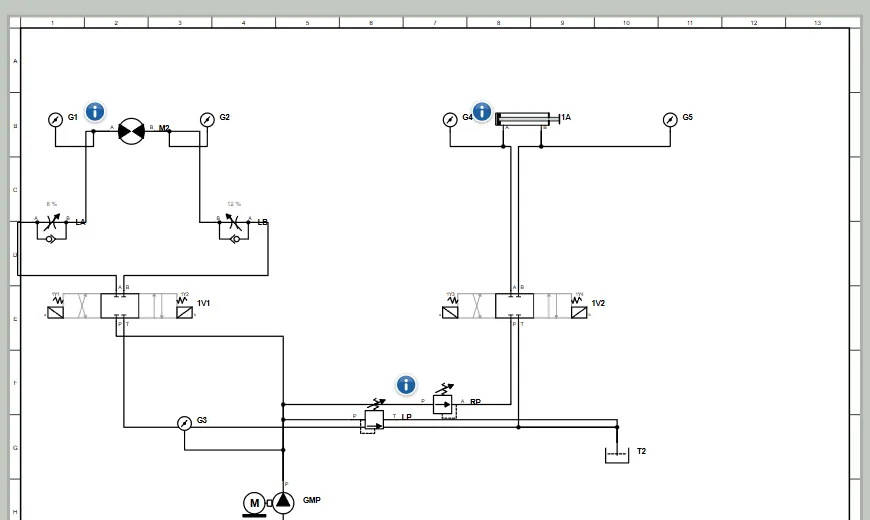

TP6 du banc : un réducteur de pression réglé à 50 bar alimente le vérin pendant que le moteur garde la pression du circuit (100 bar). En butée, la pression du vérin reste à 50 bar. Niveau ★★★.

Ouvrir ce schéma dans l’éditeur et le simuler

À quoi sert ce montage

Alimenter un vérin à pression réduite avec un réducteur de pression réglé à 50 bar, pendant que le moteur garde la pression du circuit (100 bar).

Ce que vous apprenez

• Un réducteur de pression est ouvert au repos et se referme quand la pression aval atteint son tarage (sa flèche se décale).
• Avantage sur le montage du TP5 : le moteur garde sa vitesse quand le vérin est en butée.
• Inconvénient : vérin en butée, c’est le limiteur de la pompe qui s’ouvre : puissance maximale.

À simuler

1. Maintenez 1V2 jusqu’en butée : G4 ou G5 reste à 50 bar ; regardez la flèche de RP se décaler.
2. Maintenez 1V1 en même temps : le moteur garde sa vitesse.
3. Changez le tarage de RP avec − et + et relisez les pressions.
