TP5 hydraulique : limiteurs de pression secondaires

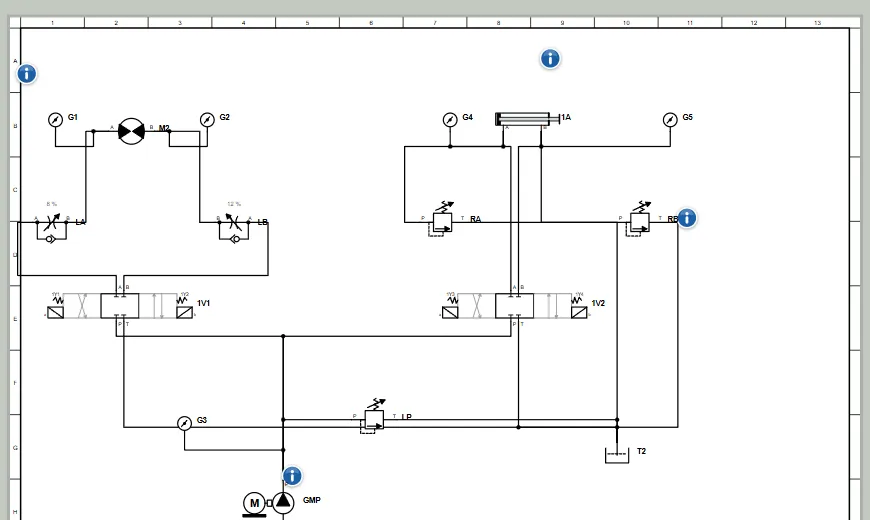

TP5 du banc : moteur (limiteurs de débit) et vérin en parallèle, un limiteur de pression secondaire sur chaque ligne du vérin (80 bar côté fond, 40 bar côté tige) sous le limiteur principal à 100 bar. Mettez le vérin en butée puis lancez le moteur : la pression retombe au tarage secondaire et le moteur ralentit. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Limiter l’effort d’un vérin sans toucher à la pression du reste du circuit : un limiteur de pression secondaire sur chaque ligne du vérin (80 bar côté fond, 40 bar côté tige), sous le limiteur principal à 100 bar.
Ce que vous apprenez
- Pression principale et pressions secondaires : chacune protège sa branche.
- Quand le vérin est en butée, la pression retombe au tarage secondaire : la consommation de puissance est faible mais l’effort est limité.
- Pourquoi un moteur et un vérin en parallèle se gênent : le débit prend le chemin le plus facile.
À simuler
- Maintenez 1V2 (vérin) jusqu’en butée : lisez G5 (≈ 40 bar) ou G4 (≈ 80 bar) selon le côté.
- Maintenez 1V1 : le moteur tourne à ≈ 300 tr/min (croisé) ou ≈ 200 tr/min (parallèle).
- Maintenez les deux, vérin en butée : le moteur ralentit, car la pression de pompe tombe à celle du secondaire.
