TP8 hydraulique : pompe à pression constante

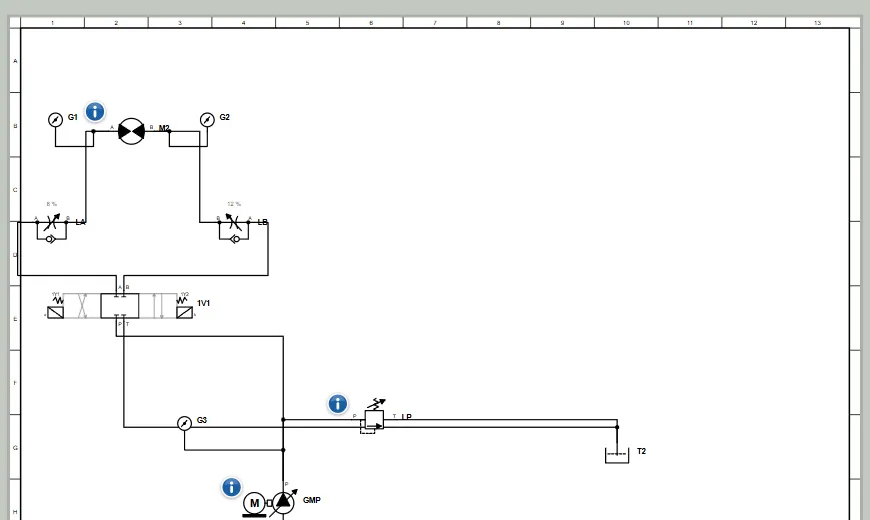

TP8 du banc : pompe à cylindrée variable régulée à 100 bar, limiteur de sécurité à 120 bar. La pompe ajuste son débit à celui que les limiteurs de débit laissent passer au moteur : comparez avec la pompe fixe du TP1 où le surplus part au réservoir. Niveau ★★★.
Ouvrir ce schéma dans l’éditeur et le simuler
À quoi sert ce montage
Économiser l’énergie avec une pompe à cylindrée variable régulée en pression : la pompe ne fournit que le débit réellement consommé, à 100 bar.
Ce que vous apprenez
- Régulation de pression constante : le régulateur réduit la cylindrée quand la pression atteint 100 bar.
- Différence avec la pompe fixe du TP1 : plus de surplus de débit qui part à la bâche, donc moins de chaleur.
- Le limiteur de sécurité à 120 bar ne s’ouvre qu’en cas de défaut de la régulation.
À simuler
- Au repos : la pompe affiche ≈ 100 bar et un débit presque nul.
- Maintenez un électroaimant : le débit de pompe s’ajuste au moteur (≈ 15 L/min à 300 tr/min, ≈ 10 L/min à 200 tr/min), la pression reste ≈ 100 bar.
- Ouvrez trop un limiteur de débit : la pompe ne peut plus tenir sa pression.
